Diffraktion intensiteetin mittauslaite



Pitkä alumiinikisko

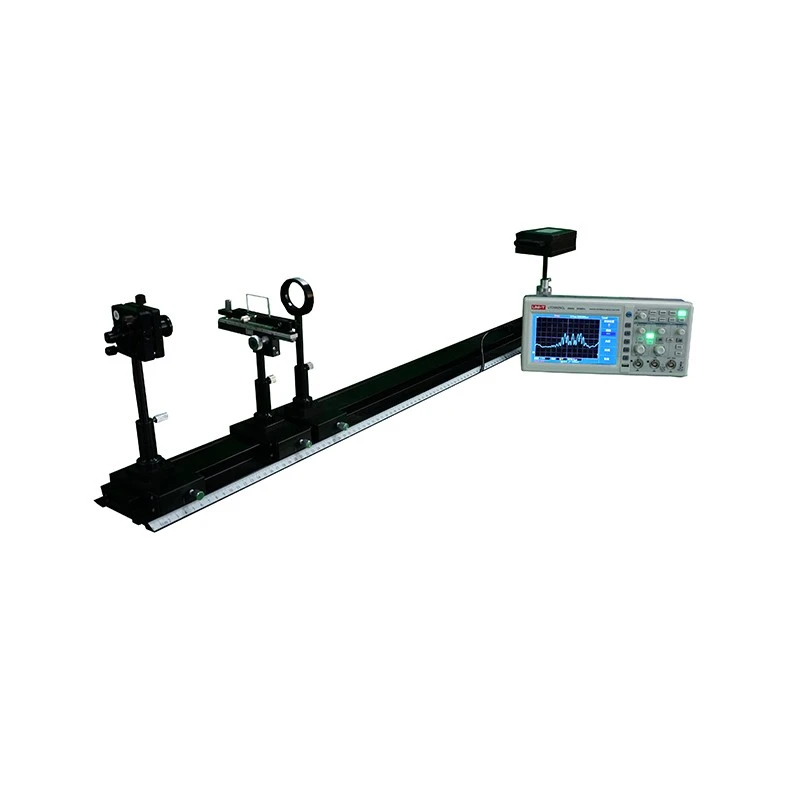

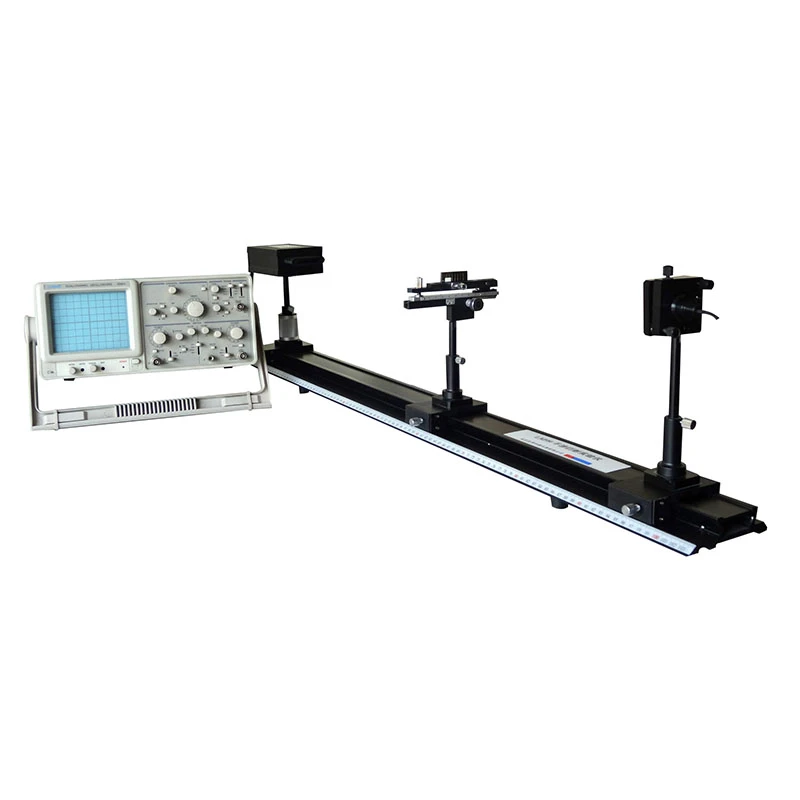

Tässä diffraktiointensiteetin mittauslaitteessa on 100 cm:n alumiinikisko, jossa on musta mattapinnoite, joka minimoi valon heijastuksen ja häiriöt kokeiden aikana. Järjestelmä sisältää kolme liikkuvaa vaunua: kaksi liikkuu yhtä akselia pitkin ja yksi kolmeen suuntaan. Valonlähde on 650 nm:n laserdiodi, jolla on pitkä käyttöikä ja jossa on sylinterimäinen linssi. Laserin asentoa voidaan säätää kahteen suuntaan, ja myös valon voimakkuus on säädettävissä. Ilmaisin on lineaarinen CCD-valonjakoanturi, jossa on 2700 valoherkkää elementtiä. Sen spektrivastealue on 0,3 - 0,9 μm ja avaruudellinen resoluutio on 11 μm. Tämä laite tarjoaa erittäin tarkat diffraktiointensiteettitiedot.

Tällä diffraktiointensiteetin mittauslaitteella on kaksi suurta etua. Ensinnäkin alue-CCD-järjestelmiin verrattuna se näyttää täydellisen valon intensiteetin jakautumiskäyrän, jolloin opiskelijat voivat tarkkailla paitsi kirkkaita ja tummia reunuksia myös koko käyrän muotoa korkealla resoluutiolla ja hienoilla yksityiskohdilla. Toiseksi, verrattuna mekaanisesti skannattuihin valodiodijärjestelmiin, se kaappaa koko intensiteettijakauman välittömästi ilman mekaanista liikettä.

Ritiläpidikettä voidaan säätää kolmeen suuntaan: kallistus, vasen-oikea ja ylös-alas. Vasen-oikea säätöalue on 70 mm, ja paikannustarkkuus on 0,1 mm nonia-asteikolla. Puristimessa on pehmustusmekanismi, joka suojaa ritilöitä. Järjestelmä on erittäin käyttäjäystävällinen-.

Tämä diffraktiointensiteetin mittauslaite sisältää yhdistetyn hilasarjan, jossa on 7 ryhmää ja 14 kuviota, mukaan lukien yksirakoinen, yksilankainen, kaksoisrakoinen, kolminkertainen rako, neljä-rakoa ja viisi-rakoa. Tulokset näytetään oskilloskoopilla, eikä pimeähuonetta tarvita. Järjestelmää voidaan käyttää myös muihin optisiin kokeisiin. Minimitilausmäärä on yksi yksikkö ja eri malleja voidaan yhdistää yhdeksi tilaukseksi. Kolmannen osapuolen-tarkastuksia tuetaan. Tavoitteenamme on tukea fysiikan koulutusta maailmanlaajuisesti. Tämä laite on voittanut palkinnon myös valtakunnallisessa opetusinstrumenttikilpailussa.
